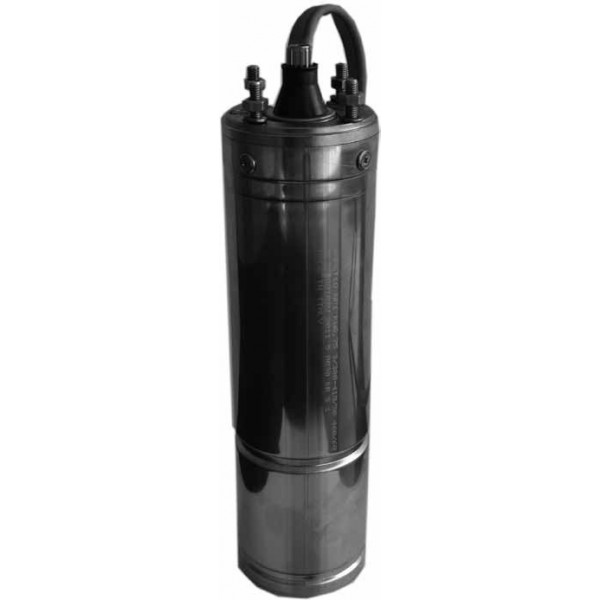

MOTOR HIDROBEX

MOTORES SUMERGIBLES 4" EN BAÑO DE ACEITE HIDROBEX

APLICACIONES:

Motores eléctricos 4" asíncronos de dos polos sumergidos, rebobinable. Lubricante y refrigerante del sistema de cojinetes esféricos están garantizados por un especial líquido refrigerante aprobado FDA. El estator está alojado dentro de una camisa en acero inoxidable. La membrana de compensación, de la cual están previstos, está realizada en goma especial de forma idónea para garantizar el equilibrio entre la presión interna y externa al motor sin intercambio de líquidos. Sus usos pueden ser muy diversos: instalaciones de riego, suministro de agua potable, montaje en pozos para centrales abastecedoras de agua en aplicaciones domésticas o agrícolas, en agitadores de agua en industrias, en drenajes de la construcción y minería, en sistemas para aumento de la presión, etc. En caso de instalación en pozos abiertos o de grandes dimensiones, hay que prever el montaje de una campana de enfriamiento, para forzar la conducción del agua por la superficie del motor. En casos de pozos sin flujo constante de agua se recomienda la instalación de un detector de nivel a fin de evitar la mancha en seco del motor y de la bomba.

FUNCIONAMIENTO:

- Fluido: aguas limpias no agresivas

- Temperatura máxima al líquido: 30º

- Profundidad máxima de inmersión: 150 m

- Máximo número de arranque por hora: 30

- Máxima/mínima tensión admisible:  +6%  -10%

- Mínima velocidad de liquido refrigerante sobre la superficie del motor: 15 cm/s

- Máxima distancia permitida entre válvula de retención y bomba: 7 m

- Montaje: vertical y horizontal hasta 3 CV

CARACTERÍSTICAS CONSTRUCTIVAS:

- Estator: rebobinable con camisa externa en AISI 304

- Rotor: del tipo jaula de ardilla

- Cojinetes: esféricos sobredimensionados de alta carga radial

- Eje motor: acero inoxidable AISI 304/dúplex especialmente trabajado para asegurar la máxima resistencia mecánica en los puntos delicados de contacto y equilibrado.

- Soporte suferior: Fundición de hierro con tratamiento de niquelado

- Soporte inferior y camisa: acero inoxidable AISI 304

- Cable eléctrico:

                    Longitud= 1,5 m (hasta 2 CV)

                    Longitud= 2,5 m (de 3 CV hasta 7,5 CV)

                    Longitud= 3,5 m (modelo 10 CV)

- Acoplamiento bomba: eje estriado norma NEMA

CARACTERÍSTICAS ELÉCTRICAS:

Grado de protección IP58 y aislamiento clase B. Monofásicos 230V - 50 Hz y Trifásicos 220/230V y 400V - 50 Hz. La versión monofásica se entrega con condensador permanente suministrado suelto. Los motores deben ser equipado con cuadro eléctrico de protección.
